HELIX COMPOSE BASIC HELIX COMPOSE BASICシリーズは、10cm/13cm/16cm2wayセパレートセット、 同軸(コアキシャル）2wayは8.7cm/10cm/13cm/16cmのラインナップ ＜商品説明＞ HELIXのスタンダードモデル　COMPOSE BASIC同軸2Wayシリーズ COMPOSE BASICシリーズの同軸2wayは8.7cm/10cm/13cm/16cmをラインナップ。
CB C87.2-S3のツィーター部には新開発13mmPEIドーム振動板、強力ネオジウムマグネットを採用。
CB C100.2-S3/130.2-S3/165.2-S3のツィーター部には、特殊コーティング仕様の20mmシルクドーム振動板、強力ネオジウムマグネットを採用し、高品位な高域を再生します。
ミッドバス部には新開発の軽量ポリプロピレンコーンを採用。
また強力フェライトマグネットの磁気回路を採用し、ナチュラルな中低域を再生します。
またインピーダンス3Ωの仕様により高能率を実現しています。
ツィーター用ハイパスフィルターは6dB/octスロープ仕様でユニットに内蔵しています。
●CB C100.2-S3　10cm 2WAY同軸ユニット ●CB C100.2-S3　主な仕様 ツィーター：20mmシルクドーム ミッドバス：10cmポリプロピレンコーン 周波数特性：100Hz〜22KHz 能率：82dB ハイパススロープ：6dB/oct インピーダンス：3Ω 最大入力：90W 最低共振周波数：113Hz バッフル開口寸法：89.5mm フレーム外径寸法：99.2mm 埋込寸法：48.9mm ツィーター突出寸法：取付面より17.6mm その他：グリル設定無し COMPOSE BASICSeparate CB K100.2-S3 CB K130.2-S3 CB K165.2-S3 COMPOSE BASICCoaxial CB C87.2-S3 CB C100.2-S3 CB C130.2-S3 CB C165.2-S3　

HELIX FLEX MOUNT ※カラーリングはイメージです。
COMPOSE FLEX MOUNT 新しい発想から生まれた 特許取得済の Flex Mount システム。
純正位置へのトレードイン取付を具現化するため開発されました。
COMPOSE Ci7 シリーズ、COMPOSE Ci3 シリーズに対応しています。
20mmツィーター用CFMK-20/25、10cmミッドレンジ用CFMK-100、16cmミッドバス用CFMK-160、20cmミッドバス用CFMK-200と多数のマウントを用意しました。
自動車メーカー別の専用マウントですので、イージーインストレーションが行えます。
FlexConnect端子を備えたスピーカーは、多くの車両側の純正ワイヤーハーネスにダイレクトに接続できます。
このFlexConnect端子用の車種別アダプターは車種別Flex Mountに同梱しています。
ProConnect端子は、従来のスピーカーケーブルにも対応できる車種別コネクターであり、車種別WireKitでのカプラーオン接続が可能です。
WireKitでは純正ワイヤーハーネスまたは別売のパッシブクロスオーバーにもカプラーオンで接続が可能です。
●適合は本国、オーディオテックフィッシャー社のHPで検索できます。
輸入元のエムズライン様のHPから「HELIX」をクリック、次に、左側の「スピーカー」をクリック、そして、下にスクロールして「FLEX MOUNT]をクリックしてください。
下記の画像が現れます。
「FLexMount Finder」、「Upgrade Finder」で適合が確認できます。
●CFMK200 TES.2 適合情報： Tesla： Tesla Model S and X 適合スピーカー： Ci7 W200FM-S3 Ci3 W200FM-S3 COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass　

HELIX DSP.3s ☆HELIX DSP.3s 8chデジタルシグナルプロセッサー HELIX-DSP.3SはHELIX-DSP.3をベースに、新たに同軸デジタル入力を追加した新設計のデジタルプロセッサーです。
筐体のサイズとレイアウトに変更はありません。
今回、DIRECTORなどコントローラー接続端子が10ピン角形コネクターに進化しました。
相互通信に8ピン、残りの2ピンはDIRECTORなどの常時電源とグランドが別売りケーブルで接続可能になります。
10ピン-8ピンDINの変換ケーブルが付属されてます。
入力はハイレベル6ch（スピーカー出力）RCA入力6ch、光入力（96KHz/24bit）、HECカード入力、新たに、同軸デジタル入力（192KHz/24bit）に対応しています。
全ての調整（DIV/EQ/TIME/PHASE/etc）は8ch独立でPCによって行います。
64bitプロセッサーを装備しクロック周波数295MHz、サンプルレートは96KHz-24Bitで動作高音質バーブラウン社製A/D、D/Aコンバーター、高音質オペアンプ搭載により高調波歪率0.0006％以下、S/N比114dB以上（デジタル入力時）、RCA最大出力電圧6Vのスペックを達成しています。
ハイレベル入力は6chをミックスすることができ、純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能になりました。
また、新開発のADEP.3回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に防ぐことができます。
ダミー抵抗の接続など余分な手間が大幅に省けます。
動作可能な電源電圧は9.6V〜16.0Vと広範囲を実現、また5秒間/6Vまでの短時間の電源電圧が低下しても電源がOFFにならない仕様としました。
アイドリングストップ車の音切れを未然に防ぐことができます。
（H/Uなど信号源側の音切れを除く） 調整用のアプリケーション ATF PC-TOOLはVersion 4.78a以降が対応しています。
全ての調整がリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。
別売りのHELIX EXTENSION CARD を追加すれば最大192KHz/32bitのサンプルレートまでのハイレゾ信号の入力が可能になります。
詳細は左上の『DSP入力拡張カード』ボタン。
別売りのDIRECTOR /CONDUCTOR/ URC-3を使用すれば、ボリュームコントロール、アナログとデジタルの入力切換、メモリー切換などが行えます。
サイドパネル入力側 RCA入力6ch、同軸入力（192KHz/24bit）、ハイレベル入力6ch、光入力（96KHz/24bit）、電源端子 サイドパネル出力側 GNDアイソレーション選択スイッチ、コントロールボタン、PC接続用Mini USB端子 SPC 10ピンコネクターはDIRECTORなどコントローラー接続端子、RCA出力8ch接続端子 ●HELIX-DSP.3S　オーディオ仕様 RCA入力：6ch入力 ハイレベル入力：6ch スピーカーインプット 入力ゲイン調整：PC-TOOL によるゲイン調整機能付き オートパワーオン機能：ON/OFF 選択可能（基板上のディップスイッチ）※リモート信号適合H/Uの判定方法 同軸デジタル入力：RCA×1系統(S/PDIF:12〜192KHz/24bit) 光デジタル入力：角形 TOS×1系統(SPDIF:6-96KHz/24bit) 入力感度：RCA入力：2V〜4V、ハイレベル入力：5.0V〜11V RCA出力端子、出力電圧：8ch OUT PUT、出力電圧6V 周波数特性(+0/-1dB)：10〜44KHz 高調波歪率：0.0008%（デジタル入力）0.002％（アナログ入力） DSP：64bit プロセッサー×1基、クロック周波数：295MHz 動作サンプルレート：96KHz / 24bit A/Dコンバーター：高音質 24bit バーブラウン社製 D/Aコンバーター：高音質 24bit バーブラウン社製 SN比：112dB以上（デジタル入力時）107dB以上（アナログ入力時） 出力レベル：5dB?-60dB 各部レベル調整ステップ：0.10dB / ステップ タイムアライメントステップ：3.5mm / ステップ 動作電源電圧：9.6V〜18.0V（5秒間/6Vまでの短時間電源電圧低下に対応） 消費電流：450mA（最大） リモート出力電流：500mA（最大） その他：SPC コントロール入力端子、HECスロット、USBmini端子（PC接続用） 外形サイズW×H×D：177×40×120(mm) 重量：600g 付属品：USBケーブル1.8m ●※リモート信号の検出について ●HELIX-DSP.3S　セットアップ スペック ハイパス：20〜20KHz（1/51オクターブステップ） ローパス：20〜20KHz（1/51オクターブステップ） ハイパス（ウーファーch）：20〜100Hz（1Hzステップ） ローパス（ウーファーch）：20〜300Hz（1Hzステップ） 肩特性：Butterworth：6/12/18/24/30/36/42（dB/oct）　　　　　 Bessel：6/12/18/24/30/36/42（dB/oct）　　　　　 Chebychev：6/12/18/24/30/36/42（dB/oct）　　　　　 Linkwitz：12/24/36（dB/oct）　　　　　 Self-define12（dB/oct）+Q：0.5?2.0（0.1ステップ） イコライザ：30バンド 1/3オクターブ：1/24オクターブ微調整付 イコライザレベル調整幅：-15?+6dB（0.10dBステップ） イコライザQ特性：0.5?15.0（0.1ステップ） タイムアライメント：0?-708.33cm（3.5mm=0.01msステップ） 位相調整（Low/Full/etc）：0度、または　180度 位相調整（High/Mid/Sub-Wf）：0?354.375度　5.625度ステップ 調整用ソフトウエア：ATF DSPPC-Tool V4.78a以降（Webよりダウンロード） 対応OS：Microsoft Windows-7/8/10 システム要件：1GHz以上のCPU、1GHz以上のRAM、　　　　　 25MB以上のHDD空容量、USB2.0ポート　　　　　 解像度1024×768以上のディスプレイ ●Advanced CoProcessor ●PC-TOOLの画面 上左：クロスオーバーイコライザー調整画面　上右：タイムアライメント調整画面　 下左：入力選択調整画面　下右：外部入力レベル、リモコン設定など HELIX/MATCHRemote Control DIRECTOR for SCP CONDUCTOR for SCP URC.3 URC-1 HELIX-DSP.3s&HEC MODULE HELIX-DSP.3s HEC HD-AUDIO USB-HELIX DSP.3s HEC BT-HELIX DSP.3s　

HELIX PURE series HELIX PURE-Series NEW HELIX PUREシリーズスピーカーは、上位モデルRシリーズとベーシックモデルのFシリーズの導入。
さらなる高音質を追求して新開発されたスピーカーです。
＜商品説明＞ ●PR-ATP25　25mm アルミケース PR-ATP25　25mm アルミケース PR-K165.2 用 高品位アルミ製据置マウント （写真のグリル、ツィーターはPR-K165.2の物です） PR-ATP25　寸法 USG-6　

HELIX FLEX MOUNT ※カラーリングはイメージです。
COMPOSE FLEX MOUNT 新しい発想から生まれた 特許取得済の Flex Mount システム。
純正位置へのトレードイン取付を具現化するため開発されました。
COMPOSE Ci7 シリーズ、COMPOSE Ci3 シリーズに対応しています。
20mmツィーター用CFMK-20/25、10cmミッドレンジ用CFMK-100、16cmミッドバス用CFMK-160、20cmミッドバス用CFMK-200と多数のマウントを用意しました。
自動車メーカー別の専用マウントですので、イージーインストレーションが行えます。
FlexConnect端子を備えたスピーカーは、多くの車両側の純正ワイヤーハーネスにダイレクトに接続できます。
このFlexConnect端子用の車種別アダプターは車種別Flex Mountに同梱しています。
ProConnect端子は、従来のスピーカーケーブルにも対応できる車種別コネクターであり、車種別WireKitでのカプラーオン接続が可能です。
WireKitでは純正ワイヤーハーネスまたは別売のパッシブクロスオーバーにもカプラーオンで接続が可能です。
●適合は本国、オーディオテックフィッシャー社のHPで検索できます。
輸入元のエムズライン様のHPから「HELIX」をクリック、次に、左側の「スピーカー」をクリック、そして、下にスクロールして「FLEX MOUNT]をクリックしてください。
下記の画像が現れます。
「FLexMount Finder」、「Upgrade Finder」で適合が確認できます。

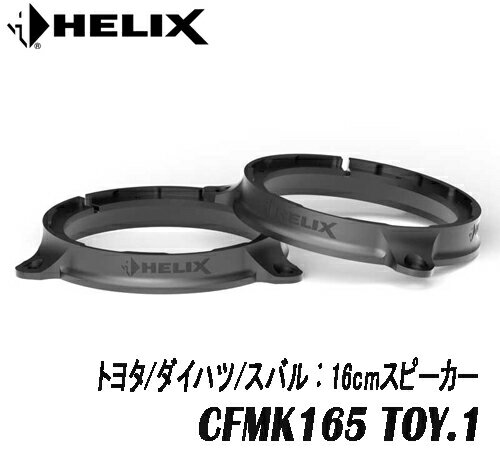

●CFMK165 TOY.1 適合情報： トヨタ車 適合スピーカー： Ci7 W165FM-S3 Ci3 W165FM-S3 COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass　

HELIX V-EIGHT DSP ULTIMATE ＜商品説明＞ ★HELIX V-EIGHT DSP ULTIMATE: 14chDSP内蔵8chパワーアンプ 内部処理の動作サンプルレート:48KHz/24bit HELIX V-EIGHT DSP ULTIMATEは 機能進化、利便性、音質向上を追求しました。
48KHz/24bitフォーマットの14chプロセッサーとClass HD コンセプトの8ch 高性能デジタルパワーアンプが融合した次世代、NEXTシリーズのプロセッサー内蔵パワーアンプです。
内部処理の動作サンプルレートを【48KHz/24bit】にしました。
64 bit プロセッサーを295MHzのクロックで駆動しているので高速処理が可能になり、圧倒的な高音質を達成しています。
また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。
パワーアンプはV-EIGHT DSP MKI に使用している Class Ultra GDを更に進化させたClass HD コンセプトを採用しました。
Class HD コンセプトは、入力信号レベルに応じて、電源供給電圧をリニアに変化させ余分な電流を極限まで低下させ効率を大幅に改善しました。
また、通常のデジタルアンプは出力回路に直列にハイパスフィルターを入れ高周波成分を除去して音楽信号へ変換しているので、2Ω/4Ω/8Ωと負荷インピーダンスによって周波数特性が変化し歪み特性の改善に限界がありました。
Class HD コンセプトではNFB回路（ネガティブフィードバック）にフィルター回路を設けて高周波成分を打ち消すので、出力回路に余分なフィルターを通さず音楽信号を出力することを達成しました。
負荷インピーダンスによる周波数特性の変化が無く、低歪化も実現しています。
ダンピングファクター100以上と高音質再生を可能にしています。
アナログ入力信号はハイレベル12ch（スピーカー出力）または、RCA入力6ch、ハイレベル入力は4ch（4WAY）をミックスする事もできます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
また、ADEP.3 回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に防ぐことができます。
ダミー抵抗の接続など余分な手間が大幅に省けます。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を装備し、入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。
また、USB-C端子からデジタル入力ができます。
調整用パソコンをUSB-C端子に接続しますと、調整しながらパソコン内の楽曲が再生できます。
別売りのEXTENSION CARD V2.0モジュール Bluetooth HD INPUTを追加しますと、ワイヤレスでデジタルプレイヤーが再生可能です。
●サイドパネル入力側 PC接続用 USB-C端子、 SPCリモコン端子、EXTENSION CARD V2.0端子、光入力（96KHz/24bit）、RCA入力6ch コントロールスイッチ、スピーカー入力6ch、スピーカー入力6ch ●サイドパネル出力側 8chスピーカー出力端子、電源＆リモートIN/OUT端子、8chスピーカー出力端子、6ch ライン出力端子 ●HELIX V-EIGHT DSP ULTIMATE　オーディオ仕様 チャンネルモード：8ch　　注：本機はブリッチ接続ができません 出力電力：110W×8ch　4Ωステレオ (CH1〜CH8)　RMS 140W 　　　　　220W×4ch　2Ωステレオ (CH5〜CH8)　RMS 270W　2Ω負荷は(CH5〜CH8)使用可能 ダンピングファクター：100以上 RCA入力：6ch入力 ハイレベル入力：12chスピーカー入力（4WAY ミックス可能） オートパワーオン機能：対応（ハイレベル入力時） 入力感度 RCA：1V〜8V 入力感度 ハイレベル：4V〜32V 入力インピーダンス：RCA入力：25KΩ/ハイレベル入力：9〜33Ω又は20KΩ（ADEP.3自動切換） 光デジタル入力：角形TOS×1系統 (SPDIF:6-96KHz/24bit) USBデジタル入力：USB-C端子入力 RCA出力端子、出力電圧：6ch OUT PUT、出力電圧3V リモート端子：リモートイン1系統、リモートアウト2系統 周波数特性(+0/-1dB)：15〜22KHz 高調波歪率：0.007% DSP：64bit プロセッサー×1基、クロック周波数：295MHz 動作サンプルレート：48KHz / 24bit A/Dコンバーター：高音質 24bit Burr Brown 社製 D/Aコンバーター：高音質 24bit Burr Brown 社製 SN比：107dB以上（デジタル入力時）102dB以上（アナログ入力時） 出力レベル：5.0dB?-30dB 各部レベル調整ステップ：0.10dB / ステップ タイムアライメントステップ：7.1mm/ステップ 動作電源電圧：10.5V?18.0V（5秒間/6Vまでの短時間電源電圧低下に対応） その他：SCP端子、EXTENSION CARD V2.0端子、USB-C端子（PC/楽曲 接続用） アイドリング電流：750mA以下 リモート出力電流：500mA（最大） 内蔵ヒューズ：mini 40A×2 外形サイズW×H×D：220×44×180(mm) 重量：2.0Kg 付属品：USB-Cケーブル1.8m、スピーカー出力ケーブル、ハイレベル入力ケーブル×2、ライン出力ケーブル ●HELIX V-EIGHT DSP ULTIMATE　セットアップ スペック ハイパス：20〜20KHz（1/52オクターブステップ） ローパス：20〜20KHz（1/52オクターブステップ） ハイパス（ウーファー選択ch）：20〜300Hz（1Hzステップ） ローパス（ウーファー選択ch）：20〜300Hz（1Hzステップ） 肩特性：　Butterworth：6/12/18/24/30/36/42（dB/oct） 　　　　　Bessel：6/12/18/24/30/36/42（dB/oct） 　　　　　Chebychev：6/12/18/24/30/36/42（dB/oct） 　　　　　Linkwitz：12/24/36（dB/oct） 　　　　　Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） イコライザ：30バンド 1/3オクターブ：1/24オクターブ微調整付 イコライザレベル調整幅：-15〜+6dB（0.10dBステップ） イコライザQ特性：0.5〜15.0（0.1ステップ） タイムアライメント：0〜-535.94cm（7.1mm=0.02msステップ） 位相調整：0度、または　180度 位相調整（ウーファー）：0〜348.75度 11.25度ステップ（31ステップ） 調整用ソフトウエア：ATF DSP PC-Tool V6.XX（Webよりダウンロード） 対応OS：Microsoft Windows-10/11 Advanced CoProcessor ☆クロスオーバーイコライザー調整画面 選択調整画面 ☆タイムアライメント調整画面 ☆コントローラー/HEC設定画面 ●こちらはドイツAUDIOTEC FISCHER社からの正規輸入品です。
HELIX/MATCHRemote Control DIRECTOR for SCP CONDUCTOR for SCP URC.3 URC-1 V-EIGHT DSP ULTIMATE&EXTENSTION CARD 2.0 V-EIGHT DSP ULTIMATE EXTENSION CARD 2.0 BT-HD EXTENSION CARD 2.0 Analog In　

HELIX V-TWELVE DSP MK2 12ch-AMP with 14ch-DSP ＜商品説明＞ ★HELIX V-TWELVE DSP MK2:14chハイレゾDSP内蔵12chパワーアンプ 内部処理サンプリングレート:48KHz-32bit ★HELIX V-TWELVE DSP MK2 は HELIX V-TWELVE DSPをベースに、純正多チャンネルシステムに対応した新商品です。
48KHz/24bitフォーマットの14chプロセッサーとPure Class Ultra GD コンセプトの12ch 高性能デジタルパワーアンプが融合した、次世代のプロセッサー内蔵パワーアンプです。
内部処理の動作サンプルレート【48KHz/24bit】の高速処理を行っております。
64 bit プロセッサーを295MHzのクロックで駆動しているので高速処理が可能になり、圧倒的な高音質を達成しています。
また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。
今回、DIRECTORなどコントローラー接続端子が10ピン角形コネクターに進化しました。
相互通信に8ピン、残りの2ピンはDIRECTORなどの常時電源とグランドが別売りケーブルで接続可能になります。
10ピン-8ピンDINの変換ケーブルが付属されてます。
パワーアンプ部は、Pure Class Ultra GD コンセプトを採用しました。
Pure Class Ultra GD コンセプトは、入力信号レベルに応じて、電源供給電圧をリニアに変化させ余分な電流を極限まで低下させ効率を大幅に改善しました。
また、通常のデジタルアンプは出力回路に直列にハイパスフィルターを入れ高周波成分を除去して音楽信号へ変換しているので、2Ω/4Ω/8Ωと負荷インピーダンスによって周波数特性が変化し歪み特性の改善に限界がありました。
Pure Class Ultra GD コンセプトではNFB回路（ネガティブフィードバック）にフィルター回路を設けて高周波成分を打ち消すので、出力回路に余分なフィルターを通さず音楽信号を出力することを達成しました。
負荷インピーダンスによる周波数特性の変化が無く、低歪化も実現しています。
ダンピングファクター70以上と高音質再生を可能にしています。
アナログ入力信号はハイレベル12ch（スピーカー出力）または、RCA入力6ch、ハイレベル12ch入力をそのまま12ch出力する事ができます。
また、ハイレベル入力は4ch（4WAY）をミックスする事もできます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
また、新開発のADEP.3 回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に防ぐことができます。
ダミー抵抗の接続など余分な手間が大幅に省けます。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。
別売りのHELIX EXTENSION CARD を追加すれば最大192KHz/32bitのサンプルレートまでのハイレゾ信号の入力が可能になります。
●サイドパネル入力側 RCA入力6ch、スピーカー入力12ch、光入力（96KHz/24bit） SCP 10ピンコネクターはDIRECTORなどコントローラー接続端子、、コントロールスイッチ PC接続用 Mini USB端子、入力ゲイン調整VR、リモートOUT端子 ●サイドパネル出力側 RCA出力2ch、スピーカー出力端子12ch、電源＆リモートIN端子 ●内部基板 Analog Devices 社製 64bit プロセッサー、クロック295MHzで駆動 サンプリングレート48KHz / 32bitで動作してます。
●HELIX V-TWELVE DSP MK2　オーディオ仕様 チャンネルモード：12ch　　注：本機はブリッチ接続ができません 出力電力：75W×12ch　4Ωステレオ　　　　　 　　　　　120W×12ch　2Ωステレオ ダンピングファクター：70以上 RCA入力：6ch入力 ハイレベル入力：12chスピーカー入力 オートパワーオン機能：対応（ハイレベル入力時）　 入力感度 RCA：LOW：1V?4V　HIGH：2V?8V　※HIGHは基板内部のジャンパー2個使用 入力感度 ハイレベル：LOW：4V〜16V　HIGH：8V〜32V　※HIGHは基板内部のジャンパー2個使用 入力インピーダンス：RCA入力：12KΩ/ハイレベル入力：9〜33Ω又は20KΩ（ADPEP.3自動切換） 光デジタル入力：角形TOS×1系統 (SPDIF:6-96KHz/24bit) 外部デジタル入力：別売　HELIX EXTENSION CARD RCA出力端子、出力電圧：2ch OUT PUT、出力電圧3V リモート端子：リモートイン1系統、リモートアウト2系統 周波数特性(+0/-1dB)：20〜22KHz 高調波歪率：0.015% DSP：64bit プロセッサー×1基、クロック周波数：295MHz 動作サンプルレート：48KHz / 24bit A/Dコンバーター：高音質 24bit バーブラウン社製 D/Aコンバーター：高音質 24bit バーブラウン社製 SN比：107dB以上（デジタル入力時）102dB以上（アナログ入力時） 出力レベル：5.0dB?-30dB 各部レベル調整ステップ：0.10dB / ステップ タイムアライメントステップ：7.1mm/ステップ 動作電源電圧:10.5V?16.0V（5秒間/6Vまでの短時間電源電圧低下に対応） その他:コントロール入力端子、HECスロット、USBmini端子（PC接続用） アイドリング電流:1.2A リモート出力電流:500mA（最大） 内蔵ヒューズ:mini 30A×2 外形サイズW×H×D:220×44×220(mm) 重量:2.7Kg 付属品:USBケーブル1.8m、ハイレベルゲイン切換用ジャンパーピン、六角レンチ ※※ハイレベル入力時にオートパワーオンが動作しない場、外部のリモート信号やACC信号でONさせる事ができます。
その場合、筐体内部のオートパワーオンスイッチをOFFに設定してリモートイン端子にリモート信号やACC信号を接続します。
●HELIX V-TWELVE DSP MK2　セットアップ スペック ハイパス：20?20KHz（1/52オクターブステップ） ローパス：20?20KHz（1/52オクターブステップ） ハイパス（ウーファー選択ch）：20?300Hz（1Hzステップ） ローパス（ウーファー選択ch）：20?300Hz（1Hzステップ） 肩特性：Butterworth：6/12/18/24/30/36/42（dB/oct）　　　　　 Bessel：6/12/18/24/30/36/42（dB/oct）　　　　　 Chebychev：6/12/18/24/30/36/42（dB/oct）　　　　　 Linkwitz：12/24/36（dB/oct）　　　　　 Self-define12（dB/oct）+Q：0.5?2.0（0.1ステップ） イコライザ：30バンド 1/3オクターブ：1/24オクターブ微調整付 イコライザレベル調整幅：-15?+6dB（0.1dBステップ） イコライザQ特性：0.5?15.0（0.1ステップ） タイムアライメント：0?-708.33cm（7.1mm=0.02msステップ） 位相調整：0度、または　180度 位相調整（ウーファー）：0?354.375度 5.625度ステップ（63ステップ） 調整用ソフトウエア：ATF DSP PC-Tool V4.80以降（Webよりダウンロード） 対応OS：Microsoft Windows(R) 8/8.1/10 システム要件：1GHz以上のCPU、1GHz以上のRAM、　　　　　　　　　　 25MB以上のHDD空容量、USB2.0ポート　　　　　 解像度1024×768以上のディスプレイ ●こちらはドイツAUDIOTEC FISCHER社からの正規輸入品です。
HELIX/MATCHRemote Control DIRECTOR for SCP CONDUCTOR for SCP URC.3 URC-1 V-TWELVE DSP MK2&HEC MODULE V-TWELVE DSP MK2 USB HD AUDIOfor V-TWELVE DSP MK2 Bluetooth inputfor V-TWELVE DSP MK2　

HELIX COMPOSE BASIX COMPOSE BASIC HELIXのスタンダードモデル　COMPOSE BASIC同軸2Wayシリーズ ＜商品説明＞ COMPOSE BASICシリーズの同軸2wayは8.7cm/10cm/13cm/16cmをラインナップ。
CB C87.2-S3のツィーター部には新開発13mmPEIドーム振動板、強力ネオジウムマグネットを採用。
CB C100.2-S3/130.2-S3/165.2-S3のツィーター部には、特殊コーティング仕様の20mmシルクドーム振動板、強力ネオジウムマグネットを採用し、高品位な高域を再生します。
ミッドバス部には新開発の軽量ポリプロピレンコーンを採用。
また強力フェライトマグネットの磁気回路を採用し、ナチュラルな中低域を再生します。
またインピーダンス3Ωの仕様により高能率を実現しています。
ツィーター用ハイパスフィルターは6dB/octスロープ仕様でユニットに内蔵しています。
●CB C100.2-S3　10cm 2WAY同軸ユニット ●CB C100.2-S3　主な仕様 ツィーター：20mmシルクドーム ミッドバス：10cmポリプロピレンコーン 周波数特性：100Hz〜22KHz 能率：82dB ハイパススロープ：6dB/oct インピーダンス：3Ω 最大入力：90W 最低共振周波数：113Hz バッフル開口寸法：89.5mm フレーム外径寸法：99.2mm 埋込寸法：48.9mm ツィーター突出寸法：取付面より17.6mm その他：グリル設定無し COMPOSEBASIC2way Separate CB K100.2-S310cm2WAYセパレート CB K130.2-S313cm2WAYセパレート CB K165.2-S316cm2WAYセパレート COMPOSE BASICCoaxial CB C87.2-S38.7cm2WAY同軸ユニット CB C100.2-S310cm2WAY同軸ユニット CB C130.2-S313cm2WAY同軸ユニット CB C165.2-S316cm2WAY同軸ユニット　

HELIX ●SCP-Mini DIN 変換アダプター SCP仕様のDSPに付属しているアダプターのサービスパーツです。
MATCHISO cables PP-ISO 1 PP-ISO 2 PP-ISO 5 PP-ISO 2 PRO　

HELIX COMPOSE Ci3 COMPOSE Ci3 NEW COMPOSE Ci3シリーズスピーカーは上位モデルCOMPOSE Ci7シリーズのコンセプトを継承し新登場。
一般的な車載用スピーカーと車種専用システムの利点を組み合わせた革新的な革新的な素材と最新テクノロジーが調和し、高音質かつ多くの車両にフィットするダイナミクスを実現しています。
＜商品説明＞ Ci3 W130-S3　13cm ミッドバス Ci3 W130-S3ミッドレンジは中低域専用の13cmユニットとして新開発されました。
新開発セノスフィアコーティングペーパーコーンを採用。
また高効率フェライトマグネットと25mm径ボイスコイルによる磁気回路を採用し、優れた精度のサウンド再生を実現しています。
さらにポリウレタン製ダストキャップにより、中高域の周波数特性を最適化しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛性を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
またCOMPOSE ProConnect接続端子を採用、別売ハーネスでのカプラーオン接続も可能です。
●Ci3 W130-S3　13cm ミッドバス ●Ci3 W130-S3　主な仕様 ユニット:13cmセノスフェアコートペーパーコーン 周波数特性:80Hz〜4.0KHz 能率:87dB インピーダンス:3Ω 最大入力:135W 最低共振周波数:89Hz バッフル開口寸法:116.5mm フレーム外径寸法:130mm 埋込寸法:55.4mm COMPOSE Ci3Separate Set Ci3 K100.2FM-S310cm2WAYセパレート Ci3 K130.2-S313cm2WAYセパレート Ci3 K165.2FM-S316cm2WAYセパレート COMPOSE Ci3Componet Ci3 T20FM-TI20mmツィーター Ci3 M100FM-S310cmミッドレンジ Ci3 W130-S313cmミッドバス Ci3 W165FM-S316cmミッドバス Ci3 W200FM-S320cmミッドバス　

HELIX COMPOSE BASIX COMPOSE BASIC HELIXのスタンダードモデル　COMPOSE BASICセパレートシリーズ ＜商品説明＞ COMPOSE BASICシリーズより10cm/13cm/16cm2wayセパレートセットが新登場。
ツィーターには特殊コーティング仕様の20mmシルクドーム振動板、強力なネオジウムマグネットを採用。
高品位な高域を再生します。
また取付性に優れた埋込用・据置用のマウントが付属しています。
さらにCOMPOSEスピーカーならではのツィーター用Flex Mount 20システムを採用。
別売の車種別マウントによる車輌純正位置へのトレードイン取付にも対応可能です。
ミッドバスには新開発の軽量ポリプロピレンコーン、強力フェライトマグネットによる磁気回路を採用、ナチュラルな中低域を再生します。
またインピーダンス3Ωの仕様により高能率を実現しています。
パッシブネットワークはツィーター用ハイパスフィルターが付属します。
高品位パーツを使用したハイパススロープ12dB/octの設計で、アッテネーションレベルは+2/0/-2/-4dBの4段階から調整可能です。
ミッドバスユニットはローパスフィルターを必要としない自然な高域減衰特性です。
●CB K165.2-S3　16cm 2WAYセパレートセット ●CB K165.2-S3　主な仕様 ツィーター：20mmシルクドーム ミッドバス：16.5cmポリプロピレンコーン 周波数特性：60Hz〜22KHz 能率：88dB ハイパススロープ：12dB/oct インピーダンス：4Ω（ツィーター）3Ω（ミッドレンジ） 最大入力：120W 最低共振周波数：62Hz ツィーターアッテネーター：+2/0/-2/-4dB バッフル開口寸法：40mm/ツィーター 　　　　　143mm/ミッドバス フレーム外径寸法：45mm/ツィーター 　　　　　166mm/ミッドバス 埋込寸法：9.5mm/ツィーター 　　　　　61.4mm/ミッドバス パッシブネットワーク：外形寸法 W103.3×H25×D50.4(mm) その他」グリル設定無し COMPOSEBASIC2way Separate CB K100.2-S310cm2WAYセパレート CB K130.2-S313cm2WAYセパレート CB K165.2-S316cm2WAYセパレート COMPOSE BASICCoaxial CB C87.2-S38.7cm2WAY同軸ユニット CB C100.2-S310cm2WAY同軸ユニット CB C130.2-S313cm2WAY同軸ユニット CB C165.2-S316cm2WAY同軸ユニット　

HELIX C-series Power Amplifiers ＜商品説明＞ ★C-FOUR 150W×4chAMPパワーアンプ BRAXパワーアンプのコンセプトを継承したHELIXの最上級パワーアンプ C-FOURはナチュラルサウンドを追求したAB級動作のパワーアンプ、BRAXパワーアンプのコンセプトを継承し開発された新モデルです。
パワーアンプ部のファイナルディバイスは、MOS-FETで構成されたAB級アンプを採用。
C-FOURは、BRAX MX-4と同等のIRF-740/IRF-9640のMOS-FETを4パラ接続で構成され強力にスピーカーをドライブします。
プリドライバー段はMOS-FETへ高い印加電圧を与え、A級動作としフルスイングドライブを実現しています。
ハイクラス機に相応しい、チャンネル独立ゲイン調整回路を採用しました。
周波数特性10Hz〜80,000Hz、S/N比112dB、ダンピングファクター1,000以上、歪み率0.007％以下と、驚異的なスペックです。
電源部のスイッチングディバイスはMOS-FETの3パラレル駆動で、大型トロイダルトランス大容量電解コンデンサーとの組み合わせにより、強力な電源を構成しています。
クロスオーバーを内蔵、ハイパス/ローパス/バンドパス共に15〜4,000Hzの範囲で調整が可能。
スロープはButterworth 12dB/octを採用しています。
動作可能な電源電圧は9.0V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が低下しても電源がOFFにならない仕様としました。
アイドリングストップ車の音切れを未然に防ぐことができます。
（H/Uなど信号源側の音切れを除く） 電源投入と同時に点灯するLEDは、電動ファン下のLEDを除き、ON/OFFスイッチで点灯の有無が切換可能になりました。
プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、ハイスピードプロテクション機能が動作します。
☆C-FOUR　主な特徴 ・150W×4ch（4Ωステレオ時） ・ナチュラルサウンドを追求したAB級動作 ・ハイエンドMOS-FETを採用したパワー段 ・グランドがループにならないフローティング入力回路 ・HDMスロット搭載、別売デジタル入力カード対応 ・Butterworth 12dB/oct 内蔵クロスオーバー搭載 ・アイドリングストップ対応 ☆C-FOUR　主な仕様 チャンネルモード: 4ch 出力電力: 150W×4ch(RMS)　4Ω 220W×4ch(RMS)　2Ω 440W×2ch(RMS)　4Ω 出力部動作クラス: AB級動作 プリドライバー動作クラス: A級動作 周波数特性: 10〜80KHz 歪み率: 0.007％以下 SN比: 112dB以上 内蔵CrossOver: ON/OFF切換（出荷時OFF） クロスオーバー周波数/スロープ: HP 15〜4000Hz　バリアブル、Butterworth 12dB/oct BP 15〜4000Hz　バリアブル、Butterworth 12dB/oct LP 15〜4000Hz　バリアブル、Butterworth 12dB/oct 入力感度: 1.0V〜8.0V（チャンネル独立ゲイン調整回路） 入力インピーダンス: 7.5KΩ 入力モード: 2ch/4ch ダンピングファクター: 1000以上 プリアウト: 未対応 ハイレベル入力: 未対応 オートパワーオン機能: 未対応 HDM-2 スロット: 1スロット、光デジタル入力カード用（SPDIF 28KHz〜96KHz） 動作電源電圧: 9.0V〜16.0V（5秒間/6Vまでの短時間電源電圧低下に対応） アイドリング電流: 2.4A（無信号時） 内蔵ヒューズ: MINI 30A×3 外形寸法(W×H×D): 240×37.1×430(mm) 重量: 4.7Kg 入力端子、クロスオーバー調整部 RCA入力端子、電源、グランド、リモート端子 オプションで光デジタル入力端子が追加できます。
電源投入時にLEDが華やかに演出 電動ファン下のLEDを除き、ON/OFFスイッチで点灯の切換可能 オーディオ専用パーツを多数採用　ミニ30Aヒューズ×3 ●こちらはドイツAUDIOTEC FISCHER社からの正規輸入品です。
HELIXC-series C-ONE C-FOUR HDM1-C-ONE HDM2-C-FOUR SRC　

HELIX COMPOSE CI7 HELIX COMPOSE ハイエンド CI7 シリーズスピーカーが新登場。
一般的な車載用スピーカーと車種専用システムの利点を組み合わせた革新的なHELIX Competition プラットホームが誕生しました。
革新的な素材と最新テクノロジーが調和し、高音質かつ多くの車両にフィットするダイナミクスを実現しています。
＜商品説明＞ Ci7 C165.2FM-S3同軸2WAYは、ハイエンドBRAXの流れを汲む新開発UHD (Ultra High Danping)ペーパーコーンを採用した同軸2WAYモデル。
ツィーターは、新開発アクロナルコーティングを施した細かいシルクドーム振動板、高効率ネオジウムマグネットによる磁気回路を採用しました。
立ち上がりに早い、鮮やかで滑らかな高域再生を実現しました。
ツィーターの接続には必ずハイパスフィルターをご使用ください。
別売りのCi7 FX-UNI.2　2WAYパッシブネットワークを推奨します。
ミッドバスは高効率フェライトマグネットと37mm径ボイスコイルによる磁気回路を採用し、優れたインパルス応答と比類のない周波数特性を実現しました。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛性を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
再生帯域は50Hz〜30KHzと低域から超高域までカバーしています。
別売の車種別COMPOSE FlexMount 165にも対応し、純正位置へのトレードイン取付を可能にしています。
COMPOSE ProConnect 接続端子を採用、別売ハーネスでのカプラーオン接続も可能です。
●Ci7 C165.2FM-S3　16cm同軸2WAY 別売、CiA SG165 16cm ミッドバス用グリルが使用できます。
●Ci7 C165.2FM-S3　主な仕様 ツィーター：20mmシルクドーム ミッドバス：16.5cm Ultra High Danpingペーパーコーン 周波数特性：50Hz〜30KHz 能率：92dB インピーダンス：3Ω　DCR（2.9Ω） 最大入力：225W 最低共振周波数：59Hz バッフル開口寸法：142mm（Ci7 W165FM-S3と同等） フレーム外径寸法：165mm（Ci7 W165FM-S3と同等） 埋込寸法：65.8mm（Ci7 W165FM-S3と同等） COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass CI7 C165.2FM-S316cm同軸2WAY　

HELIX COMPOSE Ci5 COMPOSE Ci5 HELIX COMPOSE ハイエンド Ci5 シリーズスピーカーが新登場。
一般的な車載用スピーカーと車種専用システムの利点を組み合わせた革新的なHELIX COMPOSE プラットホームが誕生しました。
革新的な素材と最新テクノロジーが調和し、高音質かつ多くの車両にフィットするダイナミクスを実現しています。
＜商品説明＞ Ci5 M80FM-S3　80mmミッドレンジ Ci5 M50FM-S3ミッドレンジは中高域専用の50mmユニットとして新開発されました。
新開発シリコーンコーティングペーパーコーンを採用。
また高効率ネオジウムマグネットによる磁気回路を採用し、優れたインパルス応答と比類のない周波数応答を実現しました。
Ci5 M80FM-S3は、周波数特性を最適化し、6KHzまでの広帯域再生を実現しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛性を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
COMPOSE CFMK80 MULTI.1/2の2つのマウントが付属されています。
レクサス、トヨタ、マツダ、ベンツ、ポルシェ、ジャガー、フォード、などに適合します。
また、ユニバーサルとして使用する事も可能です。
輸入車の純正コネクターに対応したアダプターも付属されてます。
CFMK80 MULTI.1/CFMK80 MULTI.2　2つのアダプター付属 CFMK80 MULTI.1/CFMK80 MULTI.2　寸法図 輸入車の純正配線に対応したコネクター A：Mercedes　B：Audi / Tesla　C：BMW / Ferrari / Mini / Rolls Royce　D：Porsche ●Ci5 M80FM-S3　主な仕様 ユニット：80mm ペーパーコーン 周波数特性：200Hz〜6KHz 能率：88dB インピーダン：3Ω　DCR（3.1Ω） 最大入力：135W 最低共振周波数：156Hz バッフル開口寸法：69.5mm フレーム外径寸法：88.9mm（グリル含む） 埋込寸法：30.2mm ●ドイツAUDIOTEC FISCHER社と契約した正規輸入品です。
COMPOSE Ci5Tweeter & Mid-Bass Ci5 T25FM-CA25mm Tweeter Ci5 M50FM-S350mm Mid-Bass Ci5 M80FM-S380mm Mid-Bass Ci5 W165FM-S316cm Mid-Bass COMPOSE Ci5Woofer & Grill Ci5 S200FM-D220cm 2Ω DVC Flatwoofer Ci5 S200FM-S220cm 2ΩSVC Flatwoofer CiA SG16516cm用Grill CiA SG20020cm用Grill　

HELIX COMPOSE CI7 HELIX COMPOSE ハイエンド CI7 シリーズスピーカーが新登場。
一般的な車載用スピーカーと車種専用システムの利点を組み合わせた革新的なHELIX Competition プラットホームが誕生しました。
革新的な素材と最新テクノロジーが調和し、高音質かつ多くの車両にフィットするダイナミクスを実現しています。
＜商品説明＞ W130-S3ミッドレンジは、ハイエンドBRAXの流れを汲む新開発UHD (Ultra High Danping)ペーパーコーンを採用。
また高効率ネオジウムマグネットと25mm径ボイスコイルによる 磁気回路を採用し、優れたインパルス応答と比類のない周波数特性を実現しました。
さらにポリウレタン製ダストキャップにより、中高域の周波数特性を最適化しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛生を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
再生帯域は70Hz〜4.0KHzと低域から高域までカバーしているのでツィーターやミッドバスユニットとの繋がりがスムーズです。
COMPOSE ProConnect 接続端子を採用、別売ハーネスでのカプラーオン接続も可能です。
●CI7 W130-S3　13cmミッドバス ●CI7 W130-S3　主な仕様 ユニット：13cm Ultra High Danpingペーパーコーン 周波数特性：70Hz〜4.0KHz 能率：92dB インピーダンス：3Ω　DCR（2.9Ω） 最大入力：180W 最低共振周波数：73Hz バッフル開口寸法：116.5mm フレーム外径寸法：130mm 埋込寸法：58.5mm COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass CI7 C165.2FM-S316cm同軸2WAY　

HELIX COMPOSE CI7 HELIX COMPOSE ハイエンド CI7 シリーズスピーカーが新登場。
一般的な車載用スピーカーと車種専用システムの利点を組み合わせた革新的なHELIX Competition プラットホームが誕生しました。
革新的な素材と最新テクノロジーが調和し、高音質かつ多くの車両にフィットするダイナミクスを実現しています。
＜商品説明＞ W165FM-S3ミッドレンジは、ハイエンドBRAXの流れを汲む新開発UHD (Ultra High Danping)ペーパーコーンを採用。
また高効率ネオジウムマグネットと25mm径ボイスコイルによる 磁気回路を採用し、優れたインパルス応答と比類のない周波数特性を実現しました。
さらにポリウレタン製ダストキャップにより、中高域の周波数特性を最適化しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛生を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
再生帯域は50Hz〜3.5KHzと低域から高域までカバーしているのでツィーターやミッドバスユニットとの繋がりがスムーズです。
別売の車種別COMPOSE FlexMount 165にも対応し、純正位置へのトレードイン取付を可能にしています。
COMPOSE ProConnect 接続端子を採用、別売ハーネスでのカプラーオン接続も可能です。
●別売、 CiA SG165 16cm ミッドバス用グリルが使用できます。
●CI7 W165FM-S3　16cmミッドバス ●CI7 W165FM-S3　主な仕様 ユニット：16.5cm Ultra High Danpingペーパーコーン 周波数特性：50Hz〜3.5KHz 能率：92dB インピーダンス：3Ω　DCR（2.9Ω） 最大入力：225W 最低共振周波数：60Hz バッフル開口寸：142mm フレーム外径寸法：165mm 埋込寸法：65.8mm COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass CI7 C165.2FM-S316cm同軸2WAY　

HELIX FLEX MOUNT ※カラーリングはイメージです。
COMPOSE FLEX MOUNT 新しい発想から生まれた 特許取得済の Flex Mount システム。
純正位置へのトレードイン取付を具現化するため開発されました。
COMPOSE Ci7 シリーズ、COMPOSE Ci3 シリーズに対応しています。
20mmツィーター用CFMK-20/25、10cmミッドレンジ用CFMK-100、16cmミッドバス用CFMK-160、20cmミッドバス用CFMK-200と多数のマウントを用意しました。
自動車メーカー別の専用マウントですので、イージーインストレーションが行えます。
FlexConnect端子を備えたスピーカーは、多くの車両側の純正ワイヤーハーネスにダイレクトに接続できます。
このFlexConnect端子用の車種別アダプターは車種別Flex Mountに同梱しています。
ProConnect端子は、従来のスピーカーケーブルにも対応できる車種別コネクターであり、車種別WireKitでのカプラーオン接続が可能です。
WireKitでは純正ワイヤーハーネスまたは別売のパッシブクロスオーバーにもカプラーオンで接続が可能です。
●適合は本国、オーディオテックフィッシャー社のHPで検索できます。
輸入元のエムズライン様のHPから「HELIX」をクリック、次に、左側の「スピーカー」をクリック、そして、下にスクロールして「FLEX MOUNT]をクリックしてください。
下記の画像が現れます。
「FLexMount Finder」、「Upgrade Finder」で適合が確認できます。
●CFMK165 SUZ.1 適合情報：スズキスイフト等のフロントドア COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass　

HELIX FLEX MOUNT ※カラーリングはイメージです。
COMPOSE FLEX MOUNT 新しい発想から生まれた 特許取得済の Flex Mount システム。
純正位置へのトレードイン取付を具現化するため開発されました。
COMPOSE Ci7 シリーズ、COMPOSE Ci3 シリーズに対応しています。
20mmツィーター用CFMK-20/25、10cmミッドレンジ用CFMK-100、16cmミッドバス用CFMK-160、20cmミッドバス用CFMK-200と多数のマウントを用意しました。
自動車メーカー別の専用マウントですので、イージーインストレーションが行えます。
FlexConnect端子を備えたスピーカーは、多くの車両側の純正ワイヤーハーネスにダイレクトに接続できます。
このFlexConnect端子用の車種別アダプターは車種別Flex Mountに同梱しています。
ProConnect端子は、従来のスピーカーケーブルにも対応できる車種別コネクターであり、車種別WireKitでのカプラーオン接続が可能です。
WireKitでは純正ワイヤーハーネスまたは別売のパッシブクロスオーバーにもカプラーオンで接続が可能です。
●適合は本国、オーディオテックフィッシャー社のHPで検索できます。
輸入元のエムズライン様のHPから「HELIX」をクリック、次に、左側の「スピーカー」をクリック、そして、「FLEX MOUNT]をクリックしてください。
下記の画像が現れます。
「FLexMount Finder」、「Upgrade Finder」で適合が確認できます。
●CFMK-20 20mmツィーター専用のフレックスマウント、自動車メーカー別に設定されてます。
●CFMK20 TES.1 適合情報： Tesla MODEL-3/MODEL-Y車 Ci7 T20FM-SC Ci3 T20FM-TI COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass　

HELIX FLEX MOUNT ※カラーリングはイメージです。
COMPOSE FLEX MOUNT 新しい発想から生まれた 特許取得済の Flex Mount システム。
純正位置へのトレードイン取付を具現化するため開発されました。
COMPOSE Ci7 シリーズ、COMPOSE Ci3 シリーズに対応しています。
20mmツィーター用CFMK20/25、10cmミッドレンジ用CFMK100、16cmミッドバス用CFMK160、20cmミッドバス用CFMK200と多数のマウントを用意しました。
自動車メーカー別の専用マウントですので、イージーインストレーションが行えます。
FlexConnect端子を備えたスピーカーは、多くの車両側の純正ワイヤーハーネスにダイレクトに接続できます。
このFlexConnect端子用の車種別アダプターは車種別Flex Mountに同梱しています。
ProConnect端子は、従来のスピーカーケーブルにも対応できる車種別コネクターであり、車種別WireKitでのカプラーオン接続が可能です。
WireKitでは純正ワイヤーハーネスまたは別売のパッシブクロスオーバーにもカプラーオンで接続が可能です。
●適合は本国、オーディオテックフィッシャー社のHPで検索できます。
輸入元のエムズライン様のHPから「HELIX」をクリック、次に、左側の「スピーカー」をクリック、そして、下にスクロールして「FLEX MOUNT]をクリックしてください。
下記の画像が現れます。
「FLexMount Finder」、「Upgrade Finder」で適合が確認できます。
●CFMK165 FIAT.1 適合情報：FIAT用 COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass　

HELIX FLEX MOUNT ※カラーリングはイメージです。
COMPOSE FLEX MOUNT 新しい発想から生まれた 特許取得済の Flex Mount システム。
純正位置へのトレードイン取付を具現化するため開発されました。
COMPOSE Ci7 シリーズ、COMPOSE Ci3 シリーズに対応しています。
20mmツィーター用CFMK-20/25、10cmミッドレンジ用CFMK-100、16cmミッドバス用CFMK-160、20cmミッドバス用CFMK-200と多数のマウントを用意しました。
自動車メーカー別の専用マウントですので、イージーインストレーションが行えます。
FlexConnect端子を備えたスピーカーは、多くの車両側の純正ワイヤーハーネスにダイレクトに接続できます。
このFlexConnect端子用の車種別アダプターは車種別Flex Mountに同梱しています。
ProConnect端子は、従来のスピーカーケーブルにも対応できる車種別コネクターであり、車種別WireKitでのカプラーオン接続が可能です。
WireKitでは純正ワイヤーハーネスまたは別売のパッシブクロスオーバーにもカプラーオンで接続が可能です。
●適合は本国、オーディオテックフィッシャー社のHPで検索できます。
輸入元のエムズライン様のHPから「HELIX」をクリック、次に、左側の「スピーカー」をクリック、そして、下にスクロールして「FLEX MOUNT]をクリックしてください。
下記の画像が現れます。
「FLexMount Finder」、「Upgrade Finder」で適合が確認できます。
●CFMK200 TES.1 適合情報： Tesla： MODEL-3/MODEL-Y 適合スピーカー： Ci7 W200FM-S3 Ci3 W200FM-S3 COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass　

HELIX V-EIGHTEEN DSP ＜商品説明＞ ★HELIX V-EIGHTEEN DSP: 20chDSP内蔵 18chパワーアンプ 内部処理サンプリングレート:48KHz-24bit ★HELIX V-EIGHTEEN DSPは、純正多チャンネルシステムに対応しました。
48KHz/24bitフォーマットの20chプロセッサーとPure Class Ultra GD コンセプトの18ch 高性能デジタルパワーアンプが融合した、次世代のプロセッサー内蔵パワーアンプです。
内部処理の動作サンプルレート【48KHz/24bit】の高速処理を行っております。
2基の64 bit プロセッサーを295MHzのクロックで駆動しているので高速処理が可能になり、圧倒的な高音質を達成しています。
また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。
今回、DIRECTORなどコントローラー接続端子が10ピン角形コネクターに進化しました。
相互通信に8ピン、残りの2ピンはDIRECTORなどの常時電源とグランドが別売りケーブルで接続可能になります。
10ピン-8ピンDINの変換ケーブルが付属されてます。
パワーアンプ部は、Pure Class Ultra GD コンセプトを採用しました。
Pure Class Ultra GD コンセプトは、入力信号レベルに応じて、電源供給電圧をリニアに変化させ余分な電流を極限まで低下させ効率を大幅に改善しました。
また、通常のデジタルアンプは出力回路に直列にハイパスフィルターを入れ高周波成分を除去して音楽信号へ変換しているので2Ω/4Ω/8Ωと負荷インピーダンスによって周波数特性が変化し歪み特性の改善に限界がありました。
Pure Class Ultra GD コンセプトではNFB回路（ネガティブフィードバック）にフィルター回路を設けて高周波成分を打ち消すので、出力回路に余分なフィルターを通さず音楽信号を出力することを達成しました。
負荷インピーダンスによる周波数特性の変化が無く、低歪化も実現しています。
ダンピングファクター50以上と高音質再生を可能にしています。
スピーカー出力は、1ch〜12ch 100W RMS/3Ω、13ch〜18ch 160W RMS/2Ωの最大出力を達成しています。
（1ch〜12ch の2Ω負荷はできません） アナログ入力信号はハイレベル18ch（スピーカー出力）または、RCA入力6ch、ハイレベル18ch入力をそのまま18ch出力する事ができます。
また、ハイレベル入力は4ch（4WAY）をミックスする事もできます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
また、新開発のADEP.3 回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に防ぐことができます。
ダミー抵抗の接続など余分な手間が大幅に省けます。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。
別売りのHELIX EXTENSION CARD を追加すれば最大192KHz/32bitのサンプルレートまでのハイレゾ信号の入力が可能になります。
●サイドパネル入力側 RCA入力6ch、スピーカー入力18ch、光入力（96KHz/24bit） SCP 10ピンコネクターはDIRECTORなどコントローラー接続端子、コントロールスイッチ PC接続用 Mini USB端子、リモートOUT端子 ●サイドパネル出力側 RCA出力2ch、スピーカー出力端子6ch + 12ch、電源＆リモートIN端子 ●内部基板 Analog Devices 社製 64bit プロセッサー、クロック295MHzで駆動 サンプリングレート48KHz / 24bitで動作してます。
●HELIX V-EIGHTEEN DSP　オーディオ仕様 チャンネルモード:18ch　　注：本機はブリッチ接続ができません 出力電力:70W×12ch　CH1〜CH12　4Ω 75W×6ch　CH13〜CH18　4Ω 120W×6ch　CH13〜CH18　2Ω 最大出力電力:100W×12ch　CH1〜CH12　3Ω 160W×6ch　CH13〜CH18　2Ω ダンピングファクター:50以上 RCA入力:6ch入力 ハイレベル入力:18chスピーカー入力 オートパワーオン機能:対応（ハイレベル入力時） 入力感度 RCA:4V、または、8V　基板内部のジャンパーで設定可能 入力感度 ハイレベル:16V、または、32V　基板内部のジャンパーで設定可能 入力インピーダンス:RCA入力：12KΩ/ハイレベル入力：9〜33Ω又は20KΩ（ADPEP.3自動切換） 光デジタル入力:角形TOS×1系統 (SPDIF:6-96KHz/24bit) 外部デジタル入力:別売　HELIX EXTENSION CARD RCA出力端子、出力電圧:2ch OUTPUT、出力電圧3V リモート端子:リモートイン1系統、リモートアウト2系統 周波数特性(+0/-1dB):20〜22KHz 高調波歪率:0.015% DSP:64bit プロセッサー×2基、クロック周波数：295MHz 動作サンプルレート:48KHz / 24bit A/Dコンバーター:高音質 24bit バーブラウン社製 D/Aコンバーター:高音質 24bit バーブラウン社製 SN比:107dB以上（デジタル入力時）102dB以上（アナログ入力時） 出力レベル:5.0dB?-30dB 各部レベル調整ステップ:0.10dB / ステップ タイムアライメントステップ:7.1mm/ステップ 動作電源電圧:10.5V〜18.0V（5秒間/6Vまでの短時間電源電圧低下に対応） その他:コントロール入力端子、HECスロット、USBmini端子（PC接続用） アイドリング電流:1.3A リモート出力電流:500mA（最大） 内蔵ヒューズ:mini 30A×3 外形サイズW×H×D:220×44×255(mm) 重量:3.2Kg 付属品:USBケーブル1.8m、入出力コネクターケーブル　、六角レンチ ●HELIX V-EIGHTEEN DSP　セットアップ スペック ハイパス:20〜20KHz（1/52オクターブステップ） ローパス:20〜20KHz（1/52オクターブステップ） ハイパス（ウーファー選択ch）:20〜300Hz（1Hzステップ） ローパス（ウーファー選択ch）:20〜300Hz（1Hzステップ） 肩特性:Butterworth：6/12/18/24/30/36/42（dB/oct） Bessel：6/12/18/24/30/36/42（dB/oct） Chebychev：6/12/18/24/30/36/42（dB/oct） Linkwitz：12/24/36（dB/oct） Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） イコライザ:30バンド 1/3オクターブ：1/24オクターブ微調整付 イコライザレベル調整幅:-15〜+6dB（0.1dBステップ） イコライザQ特性:0.5〜15.0（0.1ステップ） タイムアライメント:0〜-708.33cm（7.1mm=0.02msステップ） 位相調整:0度、または　180度 位相調整（ウーファー）:0〜354.375度 5.625度ステップ（63ステップ） 調整用ソフトウエア:ATF DSPPC-Tool V5.04.01以降（Webよりダウンロード） 対応OS:Microsoft Windows(R) 10/11 Advanced CoProcessor ☆クロスオーバーイコライザー調整画面 選択調整画面 ☆タイムアライメント調整画面 ☆コントローラー/HEC設定画面 ●こちらはドイツAUDIOTEC FISCHER社からの正規輸入品です。
HELIX/MATCHRemote Control DIRECTOR for SCP CONDUCTOR for SCP URC.3 URC-1 V-EIGHTEEN DSP&HEC MODULE V-EIGHTEEN DSP USB HD AUDIOfor V-EIGHTEEN DSP Bluetooth inputfor V-EIGHTEEN DSP　

HELIX FLEX MOUNT ※カラーリングはイメージです。
COMPOSE FLEX MOUNT 新しい発想から生まれた 特許取得済の Flex Mount システム。
純正位置へのトレードイン取付を具現化するため開発されました。
COMPOSE Ci7 シリーズ、COMPOSE Ci3 シリーズに対応しています。
20mmツィーター用CFMK-20/25、10cmミッドレンジ用CFMK-100、16cmミッドバス用CFMK-160、20cmミッドバス用CFMK-200と多数のマウントを用意しました。
自動車メーカー別の専用マウントですので、イージーインストレーションが行えます。
FlexConnect端子を備えたスピーカーは、多くの車両側の純正ワイヤーハーネスにダイレクトに接続できます。
このFlexConnect端子用の車種別アダプターは車種別Flex Mountに同梱しています。
ProConnect端子は、従来のスピーカーケーブルにも対応できる車種別コネクターであり、車種別WireKitでのカプラーオン接続が可能です。
WireKitでは純正ワイヤーハーネスまたは別売のパッシブクロスオーバーにもカプラーオンで接続が可能です。
●適合は本国、オーディオテックフィッシャー社のHPで検索できます。
輸入元のエムズライン様のHPから「HELIX」をクリック、次に、左側の「スピーカー」をクリック、そして、「FLEX MOUNT]をクリックしてください。
下記の画像が現れます。
「FLexMount Finder」、「Upgrade Finder」で適合が確認できます。
●CFMK20 20mmツィーター専用のフレックスマウント、自動車メーカー別に設定されてます。
●CFMK-20 MB.1 適合情報： 現行のほとんどのメルセデスベンツ車 Ci7 T20FM-SC Ci3 T20FM-TI COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass　

HELIX COMPOSE BASIC HELIX COMPOSE BASICシリーズは、10cm/13cm/16cm2wayセパレートセット、 同軸(コアキシャル）2wayは8.7cm/10cm/13cm/16cmのラインナップ ＜商品説明＞ HELIXのスタンダードモデル　COMPOSE BASICセパレートシリーズ COMPOSE BASICシリーズより10cm/13cm/16cm2wayセパレートセットが新登場。
ツィーターには特殊コーティング仕様の20mmシルクドーム振動板、強力なネオジウムマグネットを採用。
高品位な高域を再生します。
また取付性に優れた埋込用・据置用のマウントが付属しています。
さらにCOMPOSEスピーカーならではのツィーター用Flex Mount 20システムを採用。
別売の車種別マウントによる車輌純正位置へのトレードイン取付にも対応可能です。
ミッドバスには新開発の軽量ポリプロピレンコーン、強力フェライトマグネットによる磁気回路を採用、ナチュラルな中低域を再生します。
またインピーダンス3Ωの仕様により高能率を実現しています。
パッシブネットワークはツィーター用ハイパスフィルターが付属します。
高品位パーツを使用したハイパススロープ12dB/octの設計で、アッテネーションレベルは+2/0/-2/-4dBの4段階から調整可能です。
ミッドバスユニットはローパスフィルターを必要としない自然な高域減衰特性です。
●CB K165.2-S3　16cm 2WAYセパレートセット ●CB K165.2-S3　主な仕様 ツィーター：20mmシルクドーム ミッドバス：16.5cmポリプロピレンコーン 周波数特性：60Hz〜22KHz 能率：88dB ハイパススロープ：12dB/oct インピーダンス：4Ω（ツィーター）3Ω（ミッドレンジ） 最大入力：120W 最低共振周波数：62Hz ツィーターアッテネーター：+2/0/-2/-4dB バッフル開口寸法：40mm/ツィーター　　　　　 　　　　　143mm/ミッドバス フレーム外径寸法：45mm/ツィーター　　　　　 　　　　　166mm/ミッドバス 埋込寸法：9.5mm/ツィーター　　　　　 　　　　　61.4mm/ミッドバス パッシブネットワーク：外形寸法 W103.3×H25×D50.4(mm) その他：グリル設定無し COMPOSE BASICSeparate CB K100.2-S3 CB K130.2-S3 CB K165.2-S3 COMPOSE BASICCoaxial CB C87.2-S3 CB C100.2-S3 CB C130.2-S3 CB C165.2-S3　

HELIX C1T 25mm ソフトドームツィーター C1T 25mm ソフトドームツィーター　 ＜商品説明＞ ツィーターC1Tは25mmシルクドーム振動板、強力ネオジウムマグネットによる磁気回路を採用しました。
薄型マグネットのエアーホールとバックチャンバー内のウール吸音材により、振動板背面の音を効果的に処理する事で、最低共振周波数820Hzを達成しています。
剛性の高い切削アルミボディ採用。
25mmツィーターならではの広帯域特性を実現し、ミッドレンジやミッドバスとの自然な繋がりを実現しています。
C62C/C63Cのツィーターとしてセパレートセットに使用しています。
C 1T　主な仕様 HELIXCompetition C 62C C 63C HELIXCompetition C 1T C 2M C 6B C 2WAYPassiveNetwork C 3WAYPassiveNetwork SPXL-12　

HELIX COMPOSE BASIC HELIX COMPOSE BASICシリーズは、10cm/13cm/16cm2wayセパレートセット、 同軸(コアキシャル）2wayは8.7cm/10cm/13cm/16cmのラインナップ ＜商品説明＞ HELIXのスタンダードモデル　COMPOSE BASIC同軸2Wayシリーズ COMPOSE BASICシリーズの同軸2wayは8.7cm/10cm/13cm/16cmをラインナップ。
CB C87.2-S3のツィーター部には新開発13mmPEIドーム振動板、強力ネオジウムマグネットを採用。
CB C100.2-S3/130.2-S3/165.2-S3のツィーター部には、特殊コーティング仕様の20mmシルクドーム振動板、強力ネオジウムマグネットを採用し、高品位な高域を再生します。
ミッドバス部には新開発の軽量ポリプロピレンコーンを採用。
また強力フェライトマグネットの磁気回路を採用し、ナチュラルな中低域を再生します。
またインピーダンス3Ωの仕様により高能率を実現しています。
ツィーター用ハイパスフィルターは6dB/octスロープ仕様でユニットに内蔵しています。
●CB C165.2-S3　16cm 2WAY同軸ユニット ●CB C165.2-S3　主な仕様 ツィーター：20mmシルクドーム ミッドバス：16.5cmポリプロピレンコーン 周波数特性：60Hz〜22KHz 能率：88dB ハイパススロープ：6dB/oct インピーダンス：3Ω 最大入力：120W 最低共振周波数：65Hz バッフル開口寸法：143mm フレーム外径寸法：166mm 埋込寸法：61.4mm ツィーター突出寸法：取付面より11.1mm その他：グリル設定無し COMPOSE BASICSeparate CB K100.2-S3 CB K130.2-S3 CB K165.2-S3 COMPOSE BASICCoaxial CB C87.2-S3 CB C100.2-S3 CB C130.2-S3 CB C165.2-S3　

HELIX FLEX MOUNT ※カラーリングはイメージです。
COMPOSE FLEX MOUNT 新しい発想から生まれた 特許取得済の Flex Mount システム。
純正位置へのトレードイン取付を具現化するため開発されました。
COMPOSE Ci7 シリーズ、COMPOSE Ci3 シリーズに対応しています。
20mmツィーター用CFMK-20/25、10cmミッドレンジ用CFMK-100、16cmミッドバス用CFMK-160、20cmミッドバス用CFMK-200と多数のマウントを用意しました。
自動車メーカー別の専用マウントですので、イージーインストレーションが行えます。
FlexConnect端子を備えたスピーカーは、多くの車両側の純正ワイヤーハーネスにダイレクトに接続できます。
このFlexConnect端子用の車種別アダプターは車種別Flex Mountに同梱しています。
ProConnect端子は、従来のスピーカーケーブルにも対応できる車種別コネクターであり、車種別WireKitでのカプラーオン接続が可能です。
WireKitでは純正ワイヤーハーネスまたは別売のパッシブクロスオーバーにもカプラーオンで接続が可能です。
●適合は本国、オーディオテックフィッシャー社のHPで検索できます。
輸入元のエムズライン様のHPから「HELIX」をクリック、次に、左側の「スピーカー」をクリック、そして、下にスクロールして「FLEX MOUNT]をクリックしてください。
下記の画像が現れます。
「FLexMount Finder」、「Upgrade Finder」で適合が確認できます。
●CFMK165 JLR.1 適合情報：ジャガー/ランドローバー COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass　

HELIX Esprit-series Subwoofer E8W/E10W/E12Wフラットサブウーファー エンクロージャーを小型化して豊かな低域再生を実現したフラットサブウーファー　 ＜商品説明＞ HELIX Eシリーズのフラットサブウーファーがブラックハニカム振動板と2Ω DVCになり新発売しました。
モデルラインナップはE8W 20cm/E10W 25cm/E12W 30cmの3モデル。
特徴的な平面ハニカム構造のブラックグラスファイバー振動板アルミダイキャスト製フレーム、強力な磁気回路を採用しています。
更にエンクロージャーの小型化を達成。
前モデルより小さいエンクロージャーで、フラットサブウーファーとは思えない程強力で正確な低域再生を実現しています。
全モデル共に2Ωのダブルボイスコイル仕様、2chパワーアンプでステレオ駆動が可能です。
E10W　主な仕様 ユニット: 25cm平面ファイバーコーン 周波数特性: 46Hz〜350Hz 能率: 89dB インピーダンス: 2Ω+2Ω（DVC） 最大入力: 450W 最低共振周波数: 46Hz 推奨容積: シールド　28ℓ バッフル開口寸法: 236mm フレーム外径寸法: 274mm 埋込寸法: 80mmm 重量: 3.8Kg HELIXCompetition C 62C C 63C HELIXCompetition C 1T C 2M C 6B C 2WAYPassiveNetwork C 3WAYPassiveNetwork SPXL-12　

HELIX FLEX MOUNT ※カラーリングはイメージです。
COMPOSE FLEX MOUNT 新しい発想から生まれた 特許取得済の Flex Mount システム。
純正位置へのトレードイン取付を具現化するため開発されました。
COMPOSE Ci7 シリーズ、COMPOSE Ci3 シリーズに対応しています。
20mmツィーター用CFMK-20/25、10cmミッドレンジ用CFMK-100、16cmミッドバス用CFMK-160、20cmミッドバス用CFMK-200と多数のマウントを用意しました。
自動車メーカー別の専用マウントですので、イージーインストレーションが行えます。
FlexConnect端子を備えたスピーカーは、多くの車両側の純正ワイヤーハーネスにダイレクトに接続できます。
このFlexConnect端子用の車種別アダプターは車種別Flex Mountに同梱しています。
ProConnect端子は、従来のスピーカーケーブルにも対応できる車種別コネクターであり、車種別WireKitでのカプラーオン接続が可能です。
WireKitでは純正ワイヤーハーネスまたは別売のパッシブクロスオーバーにもカプラーオンで接続が可能です。
●適合は本国、オーディオテックフィッシャー社のHPで検索できます。
輸入元のエムズライン様のHPから「HELIX」をクリック、次に、左側の「スピーカー」をクリック、そして、下にスクロールして「FLEX MOUNT]をクリックしてください。
下記の画像が現れます。
「FLexMount Finder」、「Upgrade Finder」で適合が確認できます。
●CFMK200 BMW.1S 適合情報：BMW アンダーシートウーファー COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass　

HELIX DSP PRO MK3 ☆HELIX DSP PRO MK3 10chデジタルシグナルプロセッサー 同軸デジタル入力端子：192KHz/24bit 光デジタル入力端子：96KHz/24bit 内部処理サンプリングレート　96KHz-32bit カーオーディオ専用、超高音質ハイレゾリューションプロセッサー HELIX DSP PRO MK3はHELIX DSP PRO MK2を改良した新設計のデジタルプロセッサーです。
新開発の32Bitコプロセッサーを搭載、内部処理の動作サンプルレート【96KHz/32bit】を採用、64 bit DSPチップはデュアル仕様、295MHzのクロックで駆動しているので 高速処理が可能になり、圧倒的な高音質を達成しています。
入力の音楽データーが96KHz/32bitフォーマットであれば圧縮する事なく デジタル処理されるためハイクオリティーを維持したままアナログ信号に変換が可能になりました。
周波数特性10〜44KHz、高調波歪率0.0005%以下、SN比116dB以上、RCA最大出力電圧8Vと驚異的なスペックを達成しています。
入力信号はハイレベル8ch（スピーカー出力）RCA入力8ch、同軸デジタル入力（192KHz/24bit）、光デジタル入力（96KHz/24bit）を装備しています。
DIRECTORと組み合わせて使用すれば、手元で 同軸入力と光入力の切換が行えるようになりました。
アナログ入力の8chは自由にミックスすることが出来ます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能になりました。
また、入力部にはイコライザーとタイムアライメント機能を追加しました。
ハイレベル入力には新開発のADEP.3 を搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に防ぐことができます。
ダミー抵抗の接続など余分な手間が大幅に省けます。
動作可能な電源電圧は9.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が低下しても電源がOFFにならない仕様としました。
アイドリングストップ車の音切れを未然に防ぐことができます。
（H/Uなど信号源側の音切れを除く） 調整用のアプリケーション ATF PC-TOOLはVersion 5.XXに進化しました。
全ての調整がリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。
別売りのHELIX EXTENSION CARD を追加すれば最大192KHz/32bitのサンプルレートまでのハイレゾ信号の入力が可能になります。
本体サイズ、サイドパネルのレイアウトは旧モデルを継承しております。
サイドパネル入力側 RCA入力8ch、COAX入力（192KHz/24bit）、光入力（96KHz/24bit）電源＆リモートIN/OUT端子、ハイレベル入力8ch COAX入力（192KHz/24bit）：デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。
デジタル信号のレベルが低かったりデジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。
サイドパネル出力側 RCA出力10ch出力端子、ユニバーサルリモコン端子 PC接続用 Mini USB端子、GNDアイソレーション切換スイッチ、コントロールスイッチ AKM プレミアム AD / DAコンバーター ADコンバーターにはAK5558を使用、DAコンバーターにはAK4456を2個使用。
内部基板 64 bit DSPチップはデュアル仕様、295MHzのクロックで駆動 サンプルレート96KHz / 32bitで動作してます。
●HELIX-DSP-PRO MK3　オーディオ仕様 RCA入力:8ch入力 ハイレベル入力:8chスピーカー入力 入力ゲイン調整:基板上ジャンパーとスイッチでゲイン切換、PC-TOOLにて+6dB 調整可能 オートパワーオン機能:対応 ON/OFF 選択可能（ハイレベル入力時） 同軸デジタル入力:192KHz/24bit 光デジタル入力:角形TOS×1系統 (SPDIF:6-96KHz/24bit) 入力感度:RCA入力：2V/3V/4V、ハイレベル入力：4V/7V/11V or 12V/22V/32V（ジャンパー/スイッチ） RCA出力端子、出力電圧:10chOUT PUT、出力電圧8V 周波数特性(+0/-1dB):10〜44KHz 高調波歪率:0.0005% DSP:64bit プロセッサー×2基、クロック周波数：295MHz 動作サンプルレート:96KHz / 32bit A/Dコンバーター:高音質 32bit Asahi Kasei Microdevices 社製 D/Aコンバーター:高音質 32bit Asahi Kasei Microdevices 社製 SN比:116dB以上（デジタル入力時）111dB以上（アナログ入力時） 出力レベル:5.0dB?-30dB 各部レベル調整ステップ:0.10dB / ステップ（PC-TOOL V4.50a以降使用時） タイムアライメントステップ:3.5mm /ステップ 動作電源電圧:9.6V〜18.0V（5秒間/6Vまでの短時間電源電圧低下に対応） その他:コントロール入力端子、HECスロット、USBmini端子（PC接続用） 消費電流:510mA（最大） リモート出力電流:500mA（最大） オートリモートスイッチ:搭載　ON/OFF 外形サイズW×H×D:177×40×150(mm) 重量:780g 付属品:USBケーブル1.8m、SCP - MINI DIN 変換ケーブル ●HELIX-DSP-PRO MK3　セットアップ スペック ハイパス:20〜20KHz（1/52オクターブステップ） ローパス:20〜20KHz（1/52オクターブステップ） ハイパス（ウーファー選択ch）:20〜300Hz（1Hzステップ） ローパス（ウーファー選択ch）:20〜300Hz（1Hzステップ） 肩特性:Butterworth：6/12/18/24/30/36/42（dB/oct） Bessel：6/12/18/24/30/36/42（dB/oct） Chebychev：6/12/18/24/30/36/42（dB/oct） Linkwitz：12/24/36（dB/oct） Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） イコライザ:30バンド 1/3オクターブ：1/24オクターブ微調整付 イコライザレベル調整幅:-15〜+6dB（0.10dBステップ）PC-TOOL V4.50a以降使用時 イコライザQ特性:0.5〜15.0（0.1ステップ） タイムアライメント:0〜-728.00cm（3.5mm=0.01msステップ） 位相調整（Low/Full/etc）:0度、または　180度 位相調整（High/Mid/SubWf）:0〜348.75度 11.25度ステップ（31ステップ） 調整用ソフトウエア:ATF DSP PC-Tool V4.XX（Webよりダウンロード） 対応OS:MicrosoftWindows-7/8.1/10（32/64bit） システム要件:1GHz以上のCPU、1GHz以上のRAM、 25MB以上のHDD空容量、USB2.0ポート 解像度1024×768以上のディスプレイ ●Advanced CoProcessor ●PC-TOOLの画面 上左：クロスオーバーイコライザー調整画面　上右：タイムアライメント調整画面　 下左：入力選択調整画面　下右：外部入力レベル、リモコン設定など ●こちらはドイツAUDIOTEC FISCHER社からの正規輸入品です。
HELIX/MATCHRemote Control DIRECTOR for SCP CONDUCTOR for SCP URC.3 URC-1 DSP PRO MK3&HEC MODULE DSP PRO MK3 USB HD AUDIO INPUTfor DSP PRO MK3 HEC BTfor DSP PRO MK3　

HELIX FLEX MOUNT ※カラーリングはイメージです。
COMPOSE FLEX MOUNT 新しい発想から生まれた 特許取得済の Flex Mount システム。
純正位置へのトレードイン取付を具現化するため開発されました。
COMPOSE Ci7 シリーズ、COMPOSE Ci3 シリーズに対応しています。
20mmツィーター用CFMK20/25、10cmミッドレンジ用CFMK100、16cmミッドバス用CFMK160、20cmミッドバス用CFMK200と多数のマウントを用意しました。
自動車メーカー別の専用マウントですので、イージーインストレーションが行えます。
FlexConnect端子を備えたスピーカーは、多くの車両側の純正ワイヤーハーネスにダイレクトに接続できます。
このFlexConnect端子用の車種別アダプターは車種別Flex Mountに同梱しています。
ProConnect端子は、従来のスピーカーケーブルにも対応できる車種別コネクターであり、車種別WireKitでのカプラーオン接続が可能です。
WireKitでは純正ワイヤーハーネスまたは別売のパッシブクロスオーバーにもカプラーオンで接続が可能です。
●適合は本国、オーディオテックフィッシャー社のHPで検索できます。
輸入元のエムズライン様のHPから「HELIX」をクリック、次に、左側の「スピーカー」をクリック、そして、下にスクロールして「FLEX MOUNT]をクリックしてください。
下記の画像が現れます。
「FLexMount Finder」、「Upgrade Finder」で適合が確認できます。
●CFMK165 VOL.1 適合情報：VOLVO用 COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass　

HELIX FLEX MOUNT ※カラーリングはイメージです。
COMPOSE FLEX MOUNT 新しい発想から生まれた 特許取得済の Flex Mount システム。
純正位置へのトレードイン取付を具現化するため開発されました。
COMPOSE Ci7 シリーズ、COMPOSE Ci3 シリーズに対応しています。
20mmツィーター用CFMK20/25、10cmミッドレンジ用CFMK100、16cmミッドバス用CFMK160、20cmミッドバス用CFMK200と多数のマウントを用意しました。
自動車メーカー別の専用マウントですので、イージーインストレーションが行えます。
FlexConnect端子を備えたスピーカーは、多くの車両側の純正ワイヤーハーネスにダイレクトに接続できます。
このFlexConnect端子用の車種別アダプターは車種別Flex Mountに同梱しています。
ProConnect端子は、従来のスピーカーケーブルにも対応できる車種別コネクターであり、車種別WireKitでのカプラーオン接続が可能です。
WireKitでは純正ワイヤーハーネスまたは別売のパッシブクロスオーバーにもカプラーオンで接続が可能です。
●適合は本国、オーディオテックフィッシャー社のHPで検索できます。
輸入元のエムズライン様のHPから「HELIX」をクリック、次に、左側の「スピーカー」をクリック、そして、下にスクロールして「FLEX MOUNT]をクリックしてください。
下記の画像が現れます。
「FLexMount Finder」、「Upgrade Finder」で適合が確認できます。
●CFMK165 VOL.1 適合情報：VOLVO用 COMPOSE CI7Tweeter & Passive CI7 T20FM-SC20mm Tweeter CI7 FX-UNI.2Passive Crossover COMPOSE CI7Speaker CI7 M100FM-S310cm Midrange CI7 W130-S313cm Mid-Bass CI7 W165FM-S316cm Mid-Bass CI7 W200FM-S320cm Mid-Bass
